在现代工业设计中，草图标注是一个至关重要的环节，它直接影响到设计的准确性和后续的建模过程。掌握高级操作技巧不仅能够提高工作效率，还能大大提升设计的专业性。在NX软件中，草图标注功能强大，为设计师提供了丰富的工具与选项。本篇文章将详细探讨如何在NX中高效使用草图标注，并提供一些实用的步骤与技巧，帮助用户更好地进行设计。

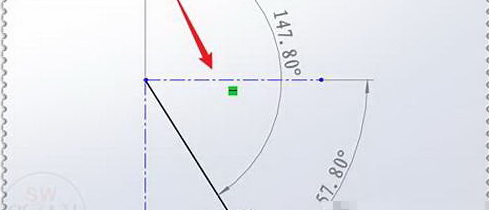

草图标注的基本原理是通过对草图中的几何元素进行尺寸和约束定义，以确保模型的精确性。在使用NX时，用户应理解不同的标注类型，例如线性尺寸、角度尺寸以及半径和直径标注等。每种标注都有其特定的应用场景，选择合适的标注方式能够提高设计的清晰度和可读性。此外，NX还支持自动尺寸标注功能，用户可以根据需要快速添加尺寸，这在进行复杂设计时尤为方便。
在实际操作中，熟练运用NX的标注工具是关键。用户可以通过UG视频教程深入了解各种工具的具体应用。例如，使用“智能标注”功能，NX会根据草图的几何关系自动生成相关尺寸，这不仅减少了手动操作的时间，还降低了出错的概率。在添加标注时，用户应注意标注的顺序和位置，合理的布局能使草图更加整洁，避免后续修改时出现的混乱。
此外，对于一些较为复杂的草图，合理设置约束条件也是提高设计质量的重要策略。通过对草图中元素施加几何约束，如平行、垂直、相等等，可以有效控制图形的形状与位置。这些约束关系在草图发生变化时，能够自动调整其他元素，保持整体设计的一致性。用户可以通过UG教程学习到如何设置这些约束，从而提高设计的灵活性和稳定性。
总结来说，高级的草图标注技巧在NX中能够帮助设计师提升工作效率和设计质量。通过充分利用NX提供的各类标注工具和约束功能，设计师不仅能完成复杂的设计任务，还能确保最终产品的精确度和可制造性。掌握这些技巧无疑将为您的设计工作带来显著的提升，助您在竞争激烈的行业中脱颖而出。
