在现代机械设计和工程领域，UG（Unigraphics）软件因其强大的建模功能而备受青睐。掌握UG中的几何约束设置是提升设计效率和准确性的重要环节。几何约束不仅有助于确保模型的结构完整性，还能有效地控制零件之间的关系，避免在后续设计过程中出现误差。本文将详细介绍UG草图几何约束的设置方法，帮助用户更好地理解和应用这些技术。

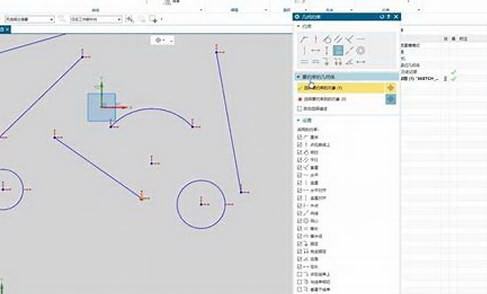

UG软件提供了多种几何约束类型，每种约束都针对不同的设计需求。例如，点、线、圆等几何元素之间的关系可以通过平行、垂直、对称等约束来加以控制。用户在创建草图时，可以通过选择相应的几何元素，然后应用所需的约束。这一过程不仅简化了复杂模型的构建，同时也确保了设计的一致性。在UG视频教程中，通常会展示如何在草图环境中轻松设置这些约束，以便用户能够直观地理解每个步骤的目的和效果。
在实际操作中，设置几何约束的顺序和策略非常关键。合理的约束设置可以避免不必要的重复工作和修改。当用户在草图中添加约束时，需要注意几个方面：首先，确保所选约束能有效地表达零件间的相对位置；其次，优先使用基础约束，如水平和垂直，这些是构建稳定模型的基础；最后，尽量减少冗余约束，以免导致约束冲突。通过UG教程中的实例分析，用户可以学习到如何在不同场景下灵活应用这些原则，从而提高设计的质量和效率。
为了帮助用户深入掌握几何约束设置，UG还提供了丰富的在线资源和社区支持。通过观看UG视频教程，用户可以快速获取实用技巧和最佳实践。这些教程生动地演示了从基础到高级的各种操作，让学习变得更加高效。此外，用户还可以参与论坛讨论，与其他设计师交流经验，分享自己的解决方案。这样的互动不仅丰富了学习内容，也为用户提供了更多的视角和思路。
掌握UG草图几何约束设置的方法，不仅能提升个人设计能力，还能为团队协作带来便利。通过规范化的约束设置，多个设计师可以在同一项目中高效协作，确保设计的一致性和可追溯性。随着UG软件的不断更新，新的功能和工具也在不断涌现，用户应保持学习的热情，以便能够充分利用这些资源，推动自身和团队的设计水平不断提升。
