在现代产品设计与工程领域，NX（也被称为UG）软件凭借其强大的建模和仿真能力，成为了广泛使用的工具。为了提高设计效率和确保模型的准确性，草图几何约束的设置至关重要。草图几何约束不仅能够帮助设计师定义草图中各个元素之间的关系，还能确保设计的一致性和可维护性。本篇文章将详细介绍如何在NX中有效地设置草图几何约束，帮助用户熟练掌握这一关键技术。
在开始设置草图几何约束之前，用户需要了解一些基本概念。几何约束用于控制草图中的线条、圆弧和其他几何元素的相对位置和方向。在NX中，用户可以通过选择不同的几何约束类型，如平行、垂直、对称等，来实现特定的设计要求。每种约束都有其独特的功能。例如，使用平行约束可以确保两条线始终保持平行，而垂直约束则用于使两条线形成90度角。理解这些基础知识是后续操作的前提。

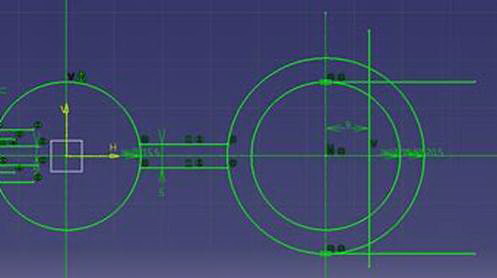

具体操作步骤如下：首先，打开NX软件并创建一个新的草图。在草图环境中，绘制所需的基础几何形状，例如线段和圆。绘制完成后，选择要约束的元素，进入约束菜单。在这里，用户可以看到多种几何约束选项。选择合适的约束类型，并点击相应的几何元素进行约束应用。例如，若要使两条线保持平行，用户只需选择“平行”约束，然后依次点击这两条线。完成后，用户可以在草图中看到约束标记，这些标记表明哪些元素已被约束。
除了基本的几何约束外，NX还允许用户使用更多复杂的约束组合，以满足更高级的设计需求。在草图中，可以同时应用多个约束，这样可以更精确地控制设计。例如，通过组合对称和距离约束，可以实现复杂的形状对称性。此外，在草图修改时，约束会自动更新，这降低了手动调整的工作量。因此，灵活运用各种几何约束，可以显著提高设计效率。
通过以上的介绍，用户可以看到，草图几何约束的设置不仅是设计过程中的一项基本操作，更是确保设计质量的重要环节。掌握NX中的草图几何约束设置，可以为后续的建模和工程分析打下坚实的基础。建议用户通过UG视频教程进一步学习相关技巧，这将有助于提升操作的熟练度和设计的创新性。在实际使用中，灵活应用几何约束，将为设计带来更高的精度和灵活性，从而在竞争激烈的市场中脱颖而出。
