UG旋转体建模是计算机辅助设计（CAD）中一项重要的技能，广泛应用于机械、汽车、航空等领域。UG软件，以其强大的建模能力和灵活的界面，成为许多工程师和设计师的首选工具。通过旋转体建模，用户可以快速创建复杂的三维模型，为后续的产品设计和分析奠定基础。本文将深入探讨UG旋转体建模的步骤与方法，帮助用户更好地掌握这一技能。
在进行UG旋转体建模时，首先需要明确设计目标。这包括确定模型的形状、尺寸和功能需求。用户应根据产品的实际使用情况，选择合适的参数和设计思路。接下来，在UG界面上打开新建文件，选择“草图”模块，进入草图绘制界面。用户可以在XY平面上进行草图绘制，利用直线、圆弧和其他几何元素，勾勒出旋转体的截面形状。为了确保模型的精确性，应使用约束条件对草图进行限制，如尺寸约束和位置约束。完成草图后，检查是否符合设计要求，确保没有遗漏或错误。

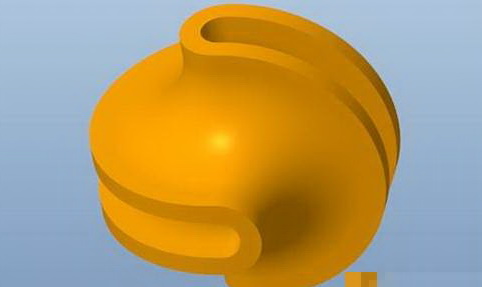

草图完成后，用户可以进入旋转操作。在UG软件中，选择“建模”模块下的旋转特征工具，指定旋转轴线以及旋转角度。一般情况下，旋转轴线应与草图的中心重合，以确保生成的旋转体具有对称性和均匀性。输入适当的旋转角度后，点击确认，UG系统将自动生成相应的三维模型。在此过程中，用户可以实时预览模型效果，进行调整和修改，以达到预期的设计目标。此外，UG提供了丰富的编辑功能，用户可以对生成的旋转体进行进一步的操作，如倒角、切割和加筋，增强设计的实用性和美观性。
对于想要深入学习UG旋转体建模的用户，可以参考相关的UG视频教程。这些视频通常包含详细的操作步骤和实例演示，帮助用户在实践中快速上手。通过观看UG视频教程，用户不仅能够理解每个操作的目的和效果，还能掌握一些常见问题的解决方法。另外，参与在线社区和论坛，与其他用户交流经验，也是一种有效的学习方式。通过不断练习和总结，用户能够熟练掌握UG旋转体建模技巧，为今后的设计工作打下坚实的基础。
掌握UG旋转体建模的技能，不仅提高了设计效率，还能够提升产品的质量和性能。随着技术的不断进步，UG软件也在持续更新，用户应保持对新功能的关注，及时学习和应用最新的建模技巧。在实际工作中，将旋转体建模与其他建模方法结合使用，将更有效地满足设计需求。通过不断探索和实践，工程师和设计师能够在激烈的市场竞争中立于不败之地。
